SFP -moduler: Å drive trafikkflyten av moderne nettverk

I. Introduksjon til SFP -moduler

A. Hook: Ryggraden i moderne nettverk

I det intrikate nettet av moderne digital kommunikasjon, der data flyter med lysets hastighet, er det usungte helter som jobber utrettelig bak kulissene. Blant disse Liten form-faktor pluggable (SFP) modul Skiller seg ut som en kritisk komponent, og rolig muliggjør høyhastighetsforbindelsen som gir alt fra enorme datasentre til din hverdagslige internettopplevelse. Ofte oversett, disse kompakte senderneaverne er i hovedsak ryggraden i moderne nettverk.

B. Hva er en SFP -modul?

En SFP-modul er en kompakt, varmpluggbar optisk sender / mottaker som brukes til både telekommunikasjons- og datakommunikasjonsapplikasjoner. Dets primære formål er å konvertere elektriske signaler til optiske signaler (og omvendt) for å lette dataoverføring over fiberoptiske kabler, eller å gi kobberforbindelse.

1. Definisjon og formål : I kjernen er en SFP -modul en miniatyr Gigabit Interface Converter (GBIC) som lar nettverksenheter som brytere, rutere og nettverksgrensesnittkort (NIC) koble til forskjellige fiberoptiske kabler eller kobberkabler. Det fungerer som et grensesnitt, slik at data kan reise over forskjellige fysiske medier.

2. Sentrale egenskaper :

Hot-pluggable : SFPer kan settes inn i eller fjernes fra en nettverksenhet uten å slå ned systemet, minimere driftsstans og forenkle vedlikehold.
Kompakt : Deres lille størrelse gir mulighet for høy porttetthet på nettverksutstyr, noe som gjør dem ideelle for rombegrensede miljøer.
Allsidig : SFP -er støtter et bredt spekter av nettverksstandarder, datahastigheter og avstander, noe som gjør dem tilpasningsdyktige til forskjellige nettverksbehov.

C. Kort historie og evolusjon (fra GBIC til SFP og utover)

SFP -modulen dukket opp som en etterfølger av den større Gigabit Interface Converter (GBIC) sender / mottaker. Mens GBIC -er var effektive, begrenset deres klumpete størrelse porttetthet på nettverksutstyr. Bransjens press for miniatyrisering og høyere effektivitet førte til utviklingen av SFP, som ga samme funksjonalitet i et betydelig mindre fotavtrykk. Denne evolusjonen markerte et sentralt øyeblikk, slik at nettverksprodusentene kunne designe mer kompakte og kraftige enheter. SFPs suksess banet vei for enda raskere og mer avanserte transceivere som SFP, QSFP og OSFP, som hver skyver grensene for dataoverføringshastigheter.

D. Betydning i dagens nettverksinfrastruktur

I en tid definert av massivt dataforbruk og etterspørselen etter øyeblikkelig kommunikasjon, kan ikke viktigheten av SFP -moduler overdrives. De er grunnleggende for:

Skalerbarhet : Slik at nettverk enkelt kan utvide og tilpasse seg voksende datakrav ved å bare bytte moduler.
Fleksibilitet : Slik at en enkelt nettverksenhet kan støtte forskjellige typer tilkoblinger (f.eks. Kort rekkevidde fiber, langdistansefiber eller kobber) ved å endre SFP.
Pålitelighet : Tilbyr robuste og høye ytelseslenker som er viktige for kritiske applikasjoner i datasentre, bedriftsnettverk og telekommunikasjon.

Uten disse små, men likevel kraftige, komponentene, ville de høye hastighetene, fleksible og effektive nettverkene vi er avhengige av daglig, rett og slett ikke være mulig.

Ii. Forstå grunnleggende SFP -modul

A. Anatomi av en SFP -modul

Til tross for sin lille størrelse, er en SFP -modul et sofistikert ingeniørstykke som omfatter flere viktige komponenter som fungerer på konsert for å lette dataoverføring.

1. Transceiver Components (sender, mottaker) : Hjertet til en SFP -modul ligger i sin mottakerkomponenter. På den ene siden er det en sender (TX) som konverterer elektriske datasignaler til optiske lyspulser ved bruk av en laserdiode (for fiberoptikk) eller elektriske signaler for kobber. På den andre siden, en mottaker (RX) oppdager disse innkommende optiske lyspulser eller elektriske signaler og konverterer dem tilbake til elektriske datasignaler som nettverksenheten kan forstå. Denne doble funksjonaliteten er grunnen til at de ofte blir referert til som "transceivere."

2. Elektrisk grensesnitt : Dette er den delen av SFP -modulen som kobles direkte inn i vertsnettverket (f.eks. En bryterport). Den består av en serie pinner som etablerer den elektriske tilkoblingen, slik at SFP kan motta strøm- og utvekslingsdatasignaler med enhetens kretsløp. Dette grensesnittet holder seg til spesifikke standarder for å sikre interoperabilitet.

3. Optisk grensesnitt (LC -kontakt) : For fiberoptiske SFP -er er det optiske grensesnittet der den fiberoptiske kabelen kobles til. Den vanligste kontakttypen som brukes til SFP -moduler er LC (Lucent Connector) . LC-kontakter er kontakter med små formfaktorer som er kjent for sine høye tetthetsevner og pålitelige ytelser, noe som gjør dem ideelle for den kompakte utformingen av SFP-moduler. De har vanligvis en låsemekanisme for å sikre en sikker tilkobling.

4. Digital Diagnostic Monitoring (DDM) / Digital Optical Monitoring (DOM) : Mange moderne SFP -moduler er utstyrt med DDM- eller DOM -evner. Denne funksjonen lar nettverksadministratorer overvåke sanntidsparametere for SFP, for eksempel optisk utgangseffekt, optisk inngangseffekt, temperatur, laserforspenningsstrøm og sender / mottakerforsyningsspenning. DDM/DOM er uvurderlig for nettverksadministrasjon, muliggjør proaktiv feilsøking, ytelsesovervåking og prediktivt vedlikehold, og dermed forbedrer nettverks påliteligheten.

B. Hvordan SFP -moduler fungerer

Det operative prinsippet for en SFP -modul dreier seg om effektiv konvertering og overføring av signaler.

1. Signalkonvertering (elektrisk til optisk og omvendt)) : Når data må sendes fra en nettverksenhet over en fiberoptisk kabel, blir de elektriske datasignalene fra enheten matet inn i SFPs sender. Senderen konverterer disse elektriske signalene til lette pulser (ved hjelp av en VCSEL eller DFB -laser for fiber SFP -er, eller spesifikke elektriske signaler for kobber SFP). Disse lyspulsene beveger seg deretter gjennom den fiberoptiske kabelen. Ved mottakende ende oppdager en annen SFP -modulens mottaker disse lyspulsene og konverterer dem tilbake til elektriske signaler, som deretter føres videre til den tilkoblede nettverksenheten.

2. Rolle i dataoverføring over fiberoptiske kabler : SFP -er er avgjørende formidlere i fiberoptiske nettverk. De muliggjør høyhastighetsoverføring av data som vil være umulig med tradisjonell kobberkabling utover visse lengder. Ved å konvertere elektriske signaler til lys, overvinner de begrensningene for elektrisk motstand og elektromagnetisk interferens, noe som gir mulighet for robust og hurtig dataflyt over store avstander innen datasentre, mellom bygninger eller til og med over byer.

C. Viktige fordeler med SFP -moduler

Den utbredte adopsjonen av SFP -moduler skyldes i stor grad de betydelige fordelene de tilbyr i nettverksdesign og drift.

1. Fleksibilitet og skalerbarhet : SFP -er gir enestående fleksibilitet. En enkelt nettverksbryter kan støtte forskjellige typer tilkoblinger (f.eks. Kort rekkevidde multimodefiber, langdistanse-fiber med en modus eller kobberetnet) ved å bare fylle ut SFP-portene med de aktuelle modulene. Denne modulariteten lar nettverk skalere enkelt, og tilpasse seg endrede krav uten å måtte erstatte hele nettverksenheter.

2. Kostnadseffektivitet : Ved å la nettverksadministratorer bare kjøpe de spesifikke transceiferne som trengs for gjeldende applikasjoner, reduserer SFP -er fra de første maskinvarekostnadene. Videre forenkler deres varmt pluggbare natur og DDM-evner vedlikehold og feilsøking, noe som fører til lavere driftsutgifter over tid.

3. Hot-byttbar natur : Som nevnt kan SFP -er settes inn eller fjernes mens nettverksenheten er i drift. Denne "Hot-Swappable" -funksjonen minimerer nedetid for nettverk under oppgraderinger, utskiftninger eller feilsøking, og sikrer kontinuerlig tilgjengelighet av tjenester.

4. Standardisering (MSA - Multi -source Agreement) : Utformingen og funksjonaliteten til SFP-moduler styres av en multikildeavtale (MSA). Denne bransjeavtalen sikrer at SFP-er fra forskjellige produsenter er interoperable, og forhindrer leverandørlås og fremmer et konkurransedyktig marked. Denne standardiseringen er en stor fordel, og gir brukerne et bredt spekter av valg og sikrer kompatibilitet på tvers av mangfoldig nettverksutstyr.

Iii. Typer SFP -moduler

Allsidigheten til SFP -moduler tilskrives i stor grad det store utvalget av tilgjengelige typer, hver designet for å oppfylle spesifikke nettverkskrav angående datahastighet, overføringsavstand og fibertype. Å forstå disse kategoriene er avgjørende for å velge riktig SFP for en gitt applikasjon.

A. Kategorisering etter datahastighet

SFP -moduler er primært kategorisert etter den maksimale datahastigheten de kan støtte. Dette bestemmer deres egnethet for forskjellige Ethernet -standarder.

Kategori	Datahastighet	Beskrivelse	Vanlige typer	Fiber/kabeltype	Typisk avstand
100Base (Fast Ethernet)	100 Mbps	Designet for raske Ethernet -applikasjoner, brukt i gamle systemer eller spesifikke industrielle applikasjoner.	100Base-FX, 100Base-LX	Multimodus eller enkeltmodus fiber	Opptil 2 km (FX), opptil 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Vanligste type, mye brukt i bedriftsnettverk og datasentre.	1000Base-SX	Multi-Mode Fiber (MMF)	Opptil 550 meter
			1000Base-LX/LH	Enkeltmodus fiber (SMF)	Opptil 10 km
			1000Base-ZX	Enkeltmodus fiber (SMF)	Opptil 70-80 km
			1000Base-T	Kobber (RJ45)	Opptil 100 meter

B. Kategorisering etter bølgelengde/avstand

Utover datahastigheten er SFP -er også klassifisert av bølgelengden til lys de bruker og den maksimale avstanden de kan dekke.

Kategori	Bølgelengde/metode	Beskrivelse	Typisk bruk
Short-Reach (SR)	850 nm	Designet for kortere avstander over flermodusfiber.	Intrabygging, Datasenterkoblinger
Long-Reach (LR)	1310 nm	Designet for lengre avstander over enkeltmodusfiber.	Interbygging, campusnettverk
Utvidet-reach (ER)	1550 nm	Tilbyr enda større avstander over enkeltmodusfiber.	Metropolitan Area Networks (Mans), Long-Haul Enterprise Connections

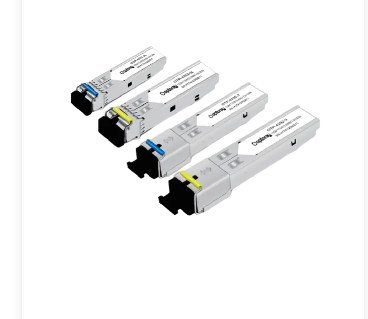

Bi-retning (bidi) SFP	To forskjellige bølgelengder (f.eks. 1310/1490 nm)	Overføringer og mottar data over en enkelt streng med fiberoptisk kabel.	Fiber til hjemmet (FTTH) applikasjoner

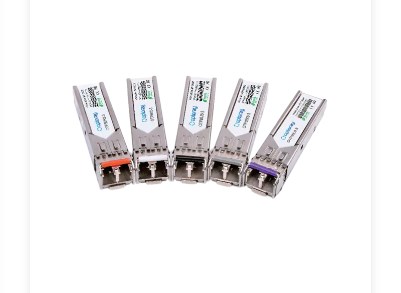

CWDM SFPS (grov bølgelengde Division Multiplexing)	Vidt avstand bølgelengder (f.eks. 1270-1610 nm)	Lar flere datakanaler over en enkelt fiberstreng ved å bruke forskjellige bølgelengder. Kostnadseffektiv for middels avstander.	Metro Ethernet, Enterprise Networks
DWDM SFPS (tett bølgelengde Division Multiplexing)	Tett avstand bølgelengder (f.eks. C-bånd 1530-1565 nm)	Tillater betydelig høyere antall kanaler og større båndbredde over en enkelt fiber.	Langdistanse, nettverk med høy kapasitet

C. Spesialiserte SFP -moduler

I tillegg til standard Ethernet -applikasjoner, er SFP -er også tilpasset for andre nettverksprotokoller.

1. Fiber Channel SFPS : Disse modulene er spesielt designet for Fiber Channel Networks, som ofte brukes i lagringsområdet nettverk (SANS). De støtter forskjellige Fiber Channel-hastigheter (f.eks. 1G, 2G, 4G, 8G) og er avgjørende for høyhastighetsdataoverføring mellom servere og lagringsenheter.

2. SONET/SDH SFPS : Synkron optisk nettverk (SONET) og synkron digital hierarki (SDH) er standardiserte protokoller for overføring av digital informasjon over optisk fiber. SFP-er er tilgjengelige for å støtte forskjellige Sonet/SDH-priser (f.eks. OC-3, OC-12, OC-48), noe som muliggjør bruk av bruk i telekommunikasjonsnettverk for tale- og dataoverføring.

IV. SFP vs. SFP vs. QSFP vs. OSFP

Når nettverkskravene fortsetter å eskalere, har utviklingen av optiske transceivere ført til en familie av moduler, hver designet for å støtte gradvis høyere datahastigheter. Mens SFP-moduler la grunnlaget for kompakte, varmt pluggbare transceivere, har etterfølgende iterasjoner dukket opp for å imøtekomme den umettelige etterspørselen etter båndbredde. Å forstå skillene mellom disse formfaktorene er avgjørende for utforming og oppgradering av høyytelsesnettverk.

Modultype	Fullt navn	Typisk datahastighet	Sentrale egenskaper	Vanlige applikasjoner
SFP	Liten formfaktor pluggbar	1 Gbps	Kompakt, varmpluggbar, forgjenger til SFP.	Gigabit Ethernet, 1G Fiber Channel, Connecting Switches/Routers/Servers.
SFP	Forbedret liten formfaktorpluggbar	10 Gbps	Fysisk lignende størrelse som SFP, høyere hastighet, beveger noe signalkondisjonering til vert.	10 Gigabit Ethernet, server-til-TOR-bryterkoblinger, koblinger mellom bryter i datasentre.
QSFP	Quad liten formfaktor pluggable pluss	40 Gbps	Overfører 4 x 10 Gbps baner, høyere tetthet enn 4x SFP.	40 Gigabit Ethernet, Infiniband, høye båndbreddeoppkoblinger.
QSFP28	Quad liten form-faktor pluggbar 28	100 Gbps	Overfører 4 x 25 Gbps baner.	100 Gigabit Ethernet, Data Center Interconnects, Core Network Links.
QSFP56	Quad liten form-faktor pluggbar 56	200 Gbps	Overfører 4 x 50 Gbps Pam4 -baner.	200 Gigabit Ethernet, Next-Gen Data Center Networks.
QSFP-DD	Quad liten form-faktor pluggbar dobbelttetthet	200/400/800 Gbps	Dobler elektriske baner til 8, lignende formfaktor som QSFP.	Datasentre med høy tetthet, skynettverk.
OSFP	Oktal liten form-faktor pluggbar	400/800 Gbps	Støtter 8 elektriske baner, litt større enn QSFP-DD for bedre termisk styring.	Cuttinging 400G og fremtidige 800g-distribusjoner, Hyperscale datasentre.

E. Når du skal bruke hvilke: applikasjonsscenarier og nettverkskrav

Valget mellom SFP, SFP, QSFP og OSFP avhenger helt av de spesifikke nettverkskravene:

SFP (1 Gbps) : Ideell for tradisjonelle Gigabit Ethernet -tilkoblinger, eldre nettverksutstyr og scenarier der 1 GBPS -båndbredde er tilstrekkelig, for eksempel grunnleggende kontornettverk eller tilkoblingsanordninger.
SFP (10 Gbps) : Standarden for 10 Gigabit Ethernet. Viktige for tilkoblingsservere til Top-of-Rack (TOR) -brytere, koblinger mellom bryter i et datasenter, og Enterprise Backbone Networks der 10 Gbps er gjeldende hastighetskrav.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Brukes til å aggregere 10G-koblinger, koblinger til bryter og bryter og høye båndbredde i datasentre.
- QSFP28 (100 Gbps) : Arbeidshesten for 100G datasenter sammenkoblinger, kjernetettkoblinger og serverforbindelse med høy tetthet.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Avgjørende for hyperscale datasentre, skyleverandører og ekstremt høye båndbreddeapplikasjoner der maksimal porttetthet og båndbredde er avgjørende.
OSFP (400/800 Gbps) : Også brukt til nyskapende 400G og fremtidige 800G-distribusjoner, spesielt der termisk styring og fremtidssikring er viktige hensyn, ofte i store datasentre og tjenesteleverandørnettverk.

Oppsummert, når nettverkshastighetene fortsetter å akselerere, spiller hver senderformfaktor en viktig rolle i forskjellige lag av nettverksinfrastrukturen, og sikrer at kravene til båndbredde blir oppfylt effektivt og kostnadseffektivt.

V. Applikasjoner av SFP -moduler

Den utbredte adopsjonen og den kontinuerlige utviklingen av SFP -moduler stammer fra deres kritiske rolle på tvers av et mangfoldig utvalg av nettverksmiljøer. Deres allsidighet, kombinert med deres evne til å støtte forskjellige hastigheter og avstander, gjør dem uunnværlige komponenter i nesten alle fasetter av moderne digital infrastruktur.

A. Datasentre

Datasentre er kanskje de mest fremtredende mottakerne av SFP -teknologi. I disse miljøene med høy tetthet, høye båndbredde er SFP-er avgjørende for:

Serverforbindelse : Koble til individuelle servere til TOP-of-rack (TOR) -brytere, muliggjøre høyhastighets dataoverføring for virtuelle maskiner, applikasjoner og lagring.
Inter-Switch Links (ISL) : Tilbyr tilkoblinger med høy båndbredde mellom forskjellige lag med brytere (f.eks. Tilgang til aggregering, aggregering til kjernen) i datasenteret, og sikrer rask dataflyt over nettverksstoffet.
Data Center InterConnect (DCI) : For tilkobling av geografisk adskilte datasentre, bruker ofte langrekkende SFP-er (som 1000Base-LX/LH eller ZX) eller QSFP-moduler med høyere hastighet for å bygge bro over avstander over enkeltmodusfiber.
Lagringsområdet nettverk (SANS) : Fiber Channel SFP-er brukes spesielt i SANS for å koble servere til lagringsarrays, noe som letter datatilgang på høyhastighets blokknivå for kritiske applikasjoner.

B. Enterprise Networks (LAN/WAN)

SFP -moduler er grunnleggende for design og drift av Enterprise Local Area Networks (LAN) og Wide Area Networks (WANS), fra små bedrifter til store selskaper.

Campus ryggrad : Koble til bygninger eller forskjellige avdelinger i et stort campusnettverk, ofte ved hjelp av SFP-er med en modus for lengre avstander.
Distribusjons- og tilgangslag : Leverer høyhastighetsoppkoblinger fra tilgangslagsbrytere (koble til sluttbrukerenheter) til distribusjonslagsbrytere, og sikrer nettverksytelse for et stort antall brukere.
Trådløs tilgangspunkt backhaul : I større distribusjoner kan SFP-er brukes til å koble trådløse tilgangspunkter med høy kapasitet til den kablede nettverksinfrastrukturen.
Koble til Legacy -utstyr : 1000Base-T SFP-er tillater moderne fiberoptiske brytere for å koble til eldre kobberbaserte enheter eller segmenter i nettverket.

C. Telecommunications (FTTH, Metro Ethernet)

Telekommunikasjonsindustrien er sterkt avhengig av SFP-moduler for å levere høyhastighetstjenester til hjem og bedrifter.

Fiber til hjemmet (FTTH) : Bidi SFP -er brukes ofte i passive optiske nettverk (PONS) for FTTH -distribusjoner, noe som tillater toveis kommunikasjon over en enkelt fiberstreng, noe som reduserer fiberutplasseringskostnader.
Metro Ethernet : SFP-er, inkludert CWDM- og DWDM-varianter, er integrert i Metropolitan Area Networks (MANS), slik at tjenesteleverandører kan levere Ethernet-tjenester med høy båndbredde i by- og forstadsområder. De gir mulighet for effektiv bruk av fiberinfrastruktur ved å multiplexere flere tjenester til en enkelt fiber.
Mobil backhaul : Koble cellulære basestasjoner til kjernenettverket, og sikrer høyhastighets dataoverføring for mobil kommunikasjon.

D. Lagringsområdet Nettverk (SAN)

Som nevnt kort er SANS et kritisk applikasjonsområde for spesialiserte SFP -moduler.

Fiber Channel Connectivity : Fiber Channel SFPs (f.eks. 1G, 2G, 4G, 8G, 16G Fiber Channel) er spesielt designet for fiberkanalprotokollen, som er optimalisert for høyhastighets dataoverføring med lav latens mellom servere og delte lagringsenheter. Disse modulene er avgjørende for å sikre ytelsen og påliteligheten til oppdragskritiske lagringssystemer.

E. Industrial Ethernet

Utover tradisjonelle IT -miljøer, blir SFP -moduler i økende grad funnet i industrielle omgivelser, der robust og pålitelig nettverk er avgjørende for automatisering og kontrollsystemer.

Industrielle kontrollsystemer : Koble til PLS (programmerbare logikkontrollere), sensorer og aktuatorer i produksjonsanlegg, smarte fabrikker og energinett.
Tøffe miljøer : SFP-er i industriell kvalitet er designet for å motstå ekstreme temperaturer, vibrasjoner og elektromagnetisk interferens, noe som sikrer stabil nettverksdrift under utfordrende industrielle forhold.
Langdistansekobling : Å gi pålitelig kommunikasjon over lange avstander innenfor store industrikomplekser der kobberkabling ville være upraktisk eller mottakelig for interferens.

I hovedsak, fra kjernen av internett til fabrikkgulvet, er SFP-moduler de usungne heltene som gir de nødvendige optiske og elektriske grensesnittene, noe som muliggjør den sømløse, høyhastighetsstrømmen av data som understøtter vår sammenkoblede verden.

Vi. Velge riktig SFP -modul

Å velge riktig SFP-modul er en kritisk beslutning som direkte påvirker nettverksytelse, pålitelighet og kostnadseffektivitet. Med det store utvalget av tilgjengelige SFP -typer, krever det å gjøre et informert valg nøye vurdering av flere viktige faktorer.

A. Kompatibilitetshensyn (leverandørlås, tredjeparts SFP)

En av de mest avgjørende aspektene når du velger en SFP -modul er kompatibilitet.

Leverandørlås : Mange produsenter av nettverksutstyr (f.eks. Cisco, Juniper, HP) implementerer proprietær koding i sine mottakere, noe som betyr at enhetene deres kan gi advarsler eller til og med nekte å operere med SFP -er fra andre leverandører. Denne praksisen, kjent som leverandørlås, kan begrense valgene dine og øke kostnadene.
Tredjeparts SFP-er : Tredjepartiets SFP-produsenter av høy kvalitet produserer moduler som er fullt ut i samsvar med MSA (multi-source Agreement) -standarder og er kodet for å være kompatible med store nettverksutstyrsmerker. Disse kan tilby betydelige kostnadsbesparelser uten at det går ut over ytelsen, forutsatt at de er hentet fra anerkjente leverandører. Kontroller alltid kompatibiliteten til tredjeparts SFP-er med din spesifikke nettverksenhetsmodell før du kjøper.

B. Nettverkskrav (datahastighet, avstand, fibertype)

De grunnleggende tekniske kravene i nettverket ditt dikterer hvilken type SFP som trengs.

Datahastighet : Bestem den nødvendige båndbredden for lenken din. Trenger du 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) eller til og med høyere hastigheter (QSFP-DD, OSFP)? Dette er det primære filteret for valget ditt.
Avstand : Hvor langt fra hverandre er de to tilkoblede enhetene?
- I korte avstander (f.eks. I et rack eller et enkeltrom) kan kobber SFPs (1000Base-T) eller kortsiktig fiber SFPs (1000Base-SX) være tilstrekkelig.
- For middels avstander (f.eks. Innenfor en bygning eller campus) er SFP-er med lang rekkevidde (1000Base-LX/LH) vanlig.
- For utvidede avstander (f.eks. Mellom bygninger, over en by), kan SFP-er med utvidet nå (1000Base-ZX) eller DWDM være nødvendig.
Fibertype :
- Multi-Mode Fiber (MMF) : Brukes til kortere avstander, typisk med SX SFP -er. Forsikre deg om at SFP samsvarer med kjernestørrelsen og modal båndbredde på MMF -kabelen din (f.eks. OM1, OM2, OM3, OM4, OM5).
- Enkeltmodus fiber (SMF) : Brukes for lengre avstander, typisk med LX/LH, ZX, BIDI, CWDM eller DWDM SFPS.

C. Miljøfaktorer (temperatur, industriell karakter)

Tenk på driftsmiljøet der SFP -modulen vil bli distribuert.

Temperaturområde : Standard SFP -er fungerer innenfor kommersielle temperaturområder (0 ° C til 70 ° C). For distribusjoner i ubetingede rom, utendørs kabinetter eller industrielle omgivelser, kan det hende du trenger SFP-er i industriell klasse (ofte vurdert for -40 ° C til 85 ° C) for å sikre pålitelig drift under ekstreme temperatursvingninger.
Fuktighet og vibrasjon : Selv om det er mindre vanlig, er noen spesialiserte SFP -er designet for å motstå høyere nivåer av fuktighet eller vibrasjon, noe som kan være kritisk i visse industrielle eller utendørs applikasjoner.

D. Kostnad mot ytelse

Balanseringskostnader og ytelse er alltid en vurdering.

Ytelsesbehov : Ikke kompromiss med ytelsen hvis søknaden din krever høy båndbredde og lav latens. Under-spesifisering av en SFP kan føre til flaskehalser og dårlig brukeropplevelse.
Budsjettbegrensninger : Mens ekte OEM SFP kan være dyre, gir anerkjente tredjepartsalternativer ofte et kostnadseffektivt alternativ uten å ofre kvalitet eller ytelse. Evaluer de totale eierkostnadene, inkludert potensielle fremtidige oppgraderinger og vedlikehold.

E. Betydningen av DDM/DOM for overvåking

Digital diagnostisk overvåking (DDM) eller digital optisk overvåking (DOM) er en avgjørende funksjon som bør prioriteres når du velger SFP, spesielt for kritiske lenker.

Sanntidsovervåking : DDM/DOM lar nettverksadministratorer overvåke nøkkelparametere som optisk sendekraft, optisk mottaksnekt, laserforspenningsstrøm, temperatur og forsyningsspenning i sanntid.
Proaktiv feilsøking : Disse dataene er uvurderlige for å identifisere potensielle problemer før de forårsaker nettverksbrudd (f.eks. Nedbrytende optisk kraft som indikerer en skitten kontakt eller sviktende modul).
Forutsigbar vedlikehold : Ved å spore trender i SFP -ytelse, kan administratorer planlegge vedlikehold proaktivt og forhindre uventet driftsstans.
Koble budsjettanalyse : DDM -data hjelper til med å verifisere det optiske koblingsbudsjettet og sikre at signalstyrken er innenfor akseptable grenser for pålitelig kommunikasjon.

Ved å evaluere disse faktorene nøye, kan nettverksfagfolk velge de mest passende SFP -modulene som oppfyller deres spesifikke tekniske krav, budsjettbegrensninger og driftskrav, og sikrer en robust og effektiv nettverksinfrastruktur.

Vii. Installasjon og vedlikehold

Riktig installasjon og flittig vedlikehold er avgjørende for å maksimere levetiden og sikre pålitelig ytelse av SFP -moduler i nettverksinfrastrukturen. Mens SFP -er er designet for brukervennlighet, kan overholdelse av beste praksis forhindre vanlige problemer og utvide sin driftseffektivitet.

A. Beste praksis for installasjon

Å installere en SFP-modul er generelt grei på grunn av sin varme pluggbare design, men noen få nøkkelpraksis bør alltid følges:

Håndtere med forsiktighet : SFP -moduler, spesielt deres optiske grensesnitt, er sensitive komponenter. Håndter dem alltid ved metallhuset og unngå å berøre den optiske porten eller de elektriske pinnene.
Renslighet er avgjørende : Før du setter inn en SFP eller kobler til en fiberoptisk kabel, må du forsikre deg om at både SFPs optiske port og fiberkontakten er rene. Selv mikroskopiske støvpartikler kan nedbryte optisk ytelse betydelig. Bruk spesialiserte fiberoptiske rengjøringsverktøy (f.eks. Litfrie våtservietter og rengjøringsvæske, eller rengjøringsmidler med ett klikk).
Riktig orientering : De fleste SFP -er har en spesifikk orientering for innsetting. Forsikre deg om at modulen er riktig justert med porten på nettverksenheten. Den skal gli glatt inn med et forsiktig dytt til den klikker på plass. Tving aldri en SFP til en port.
Sikre sperren : Forsikre deg om at SFPs låseemekanisme (hvis den er satt inn, er riktig engasjert for å sikre den i porten. For fiberoptiske SFP -er, koble LC Fiber Connector (e) til de klikker sikkert inn i modulens optiske porter.
Match transceiver og fibertyper : Kontroller alltid at SFP-modulen (f.eks. Multimodus eller enkeltmodus) samsvarer med typen fiberoptisk kabel som brukes. Uoverensstemmede komponenter vil føre til koblingssvikt.
ESD -beskyttelse : Bruk alltid antistatiske forholdsregler (f.eks. En ESD-håndledd) når du håndterer SFP-er for å forhindre skade på elektrostatisk utladning.

B. Feilsøking av vanlige SFP -problemer

Til tross for riktig installasjon, kan det noen ganger oppstå problemer. Her er vanlige SFP-relaterte problemer og innledende feilsøkingstrinn:

1. Lenke ned : Dette er det vanligste problemet, noe som indikerer ingen aktiv forbindelse.

Kontroller fysiske tilkoblinger : Forsikre deg om at begge ender av fiber- eller kobberkabelen er sikkert koblet til SFP -ene, og at SFP -ene sitter fullt sittende i sine respektive porter.
Kontroller SFP -kompatibilitet : Bekreft at begge SFP -ene er kompatible med hverandre (f.eks. Samme hastighet, bølgelengde og fibertype) og med nettverksenhetene de er koblet til.
Inspiser fiber/kabel : Kontroller for synlig skade på fiberoptisk kabel (knekk, kutt) eller kobberkabel.
Rene kontakter : Dirty fiber-end-ansikt er en hyppig årsak til lenkeproblemer. Rengjør både SFPs optiske port og fiberkontakten.
Bytt komponenter : Hvis mulig, kan du prøve å bytte SFP med en kjent god en, eller prøv SFP i en annen port på bryteren. Prøv også en annen fiberkabel.
Sjekk DDM/DOM -data : Hvis tilgjengelig, bruk DDM/DOM for å sjekke optisk overføring og motta effektnivåer. Lav mottakskraft indikerer ofte en skitten kontakt, en feil fiber eller et problem med den overførende SFP.
Portkonfigurasjon : Forsikre deg om at bryterporten er aktivert og riktig konfigurert (f.eks. Hastighet, dupleksinnstillinger).

2. CRC -feil (Cyclic Redundancy Check Feil) : Disse indikerer ødelagte datapakker, ofte på grunn av problemer med signalintegritet.

Skitne kontakter : En primær årsak. Rengjør alle optiske tilkoblinger grundig.
Feil fiber : Skadet fiber eller fiber av dårlig kvalitet kan innføre feil. Test eller erstatt fiberen.
Avstands-/dempningsproblemer : Koblingen kan være for lang for SFP -typen, eller det kan være for høyt signaltap (demping) i fiberen. Sjekk koblingsbudsjettet og DDM -verdiene.
Feil SFP : Selve SFP kan være mangelfull. Prøv å bytte den.

3. Kraftproblemer : SFP -modulen ikke gjenkjent eller viser lav effekt.

Utilstrekkelig kraft fra verten : Forsikre deg om at nettverksenhetsporten leverer tilstrekkelig strøm.
Feil SFP : Sfp i seg selv tegner for mye kraft eller er mangelfull.
Overoppheting : Hvis SFP overopphetes, kan det redusere effekt eller slå seg av. Sørg for riktig luftstrøm rundt nettverksenheten.

C. Rengjøring og pleie av optiske grensesnitt

De optiske grensesnittene til SFP -er og fiberkontakter er ekstremt følsomme for forurensning. En enkelt støvpartikkel kan blokkere eller spre lys, noe som fører til betydelig signaltap og ytelsesnedbrytning.

Rengjør alltid før du kobler til : Gjør det til en standard praksis å rengjøre fiberendemessige og SFP-porter hver gang du kobler dem sammen.
Bruk riktig rengjøringsverktøy : Invester i høykvalitets, lofri fiberoptisk rengjøringsservietter, rengjøringsvæske (f.eks. Isopropylalkohol spesielt for fiberoptikk), eller dedikerte en-klikk fiberrensere.
Bruk aldri trykkluft : Trykkluft kan skyve forurensninger lenger inn i kontakten eller SFP -port.
Hold støvhetter på : Når du ikke er i bruk, må du alltid holde beskyttende støvhetter på både SFP -moduler og fiberoptiske kabler for å forhindre forurensning.

D. Sikkerhetshensyn (lasersikkerhet)

SFP -moduler bruker lasere for optisk overføring, som kan utgjøre en sikkerhetsrisiko hvis de håndteres feil.

Usynlig laserstråling : Lyset som sendes ut av fiberoptiske transceivere er ofte usynlig for det menneskelige øyet, noe som gjør det spesielt farlig.
Se aldri direkte inn i en optisk port : Se aldri direkte inn i en aktiv SFPs optiske port eller enden av en tilkoblet fiberoptisk kabel. Å gjøre det kan forårsake alvorlig og permanent øyeskade.
Følg sikkerhetsetiketter : Følg alltid lasersikkerhetsadvarsler og etiketter på SFP -modulene og nettverksutstyret.
Bruk riktig utstyr : Bruk en optisk kraftmåler eller annet passende utstyr designet for fiberoptisk testing, i stedet for direkte visuell inspeksjon når du tester eller feilsøking, i stedet for direkte visuell inspeksjon.

Ved å følge disse installasjonsretningslinjene og forstå vanlige feilsøkingstrinn, kan nettverksadministratorer sikre lang levetid og topp ytelse til SFP -modulene sine, og bidra til et stabilt og effektivt nettverk.

Viii. Fremtidige trender innen SFP -teknologi

Nettverksverdenen er i en evigvarende evolusjonstilstand, drevet av den nådeløse etterspørselen etter høyere båndbredde, lavere latens og større effektivitet. SFP -teknologi, som er i forkant av optisk tilkobling, tilpasser seg kontinuerlig til disse kravene. Flere viktige trender former fremtiden for SFP -moduler og deres mer avanserte kolleger.

A. Høyere hastigheter (f.eks. SFP-DD)

Den mest fremtredende trenden er det kontinuerlige presset for høyere datahastigheter. Etter hvert som 100 Gbps og 400 GBPS -nettverk blir mer vanlig, ser industrien allerede mot neste generasjon av hastigheter.

800 Gbps og utover : Moduler som QSFP-DD (Quad Small Form-Factor Pluggable Double Density) og OSFP (Octal Small Form-Factor Pluggable) leder ladingen for 400 Gbps og utvikles aktivt for 800 Gbps og til og med 1,6 TBPS. Disse fremskrittene oppnås ved å øke antall elektriske baner og bruke mer komplekse modulasjonsordninger (som PAM4).
SFP-DD (liten form-faktor pluggbar dobbel tetthet) : Dette er en ny formfaktor som tar sikte på å bringe høyere tettheter og hastigheter (f.eks. 50 Gbps, 100 Gbps) til den tradisjonelle SFP -formfaktoren ved å doble antall elektriske baner. Dette gir større båndbredde innen det kjente SFP-fotavtrykket, og tilbyr en overbevisende oppgraderingssti for eksisterende SFP-basert infrastruktur.

B. Integrering med avanserte funksjoner

Fremtidige SFP -moduler handler ikke bare om hastighet; De inkluderer også mer intelligens og avanserte funksjonaliteter.

Forbedret DDM/DOM : Mens DDM/DOM allerede er vanlig, kan du forvente at mer sofistikert sanntidsdiagnostikk, prediktiv analyse og til og med selvhelbredende evner skal integreres i sendere. Dette vil gi mulighet for enda mer granulær overvåking og proaktiv nettverksadministrasjon.
Sikkerhetsfunksjoner : Etter hvert som nettverkssikkerhet blir viktig, kan sendere inkludere innebygde sikkerhetsfunksjoner, for eksempel krypteringsfunksjoner eller forbedrede autentiseringsmekanismer, for å beskytte data i det fysiske laget.
Lavere strømforbruk : Med den økende tettheten av nettverksutstyr og økende energikostnader, er strøm effektivitet et kritisk designmål. Fremtidige SFP -er vil fortsette å fokusere på å redusere strømforbruket per bit, og bidra til grønnere datasentre og lavere driftsutgifter.

C. rolle i 5G- og IoT -nettverk

Spredningen av 5G trådløs teknologi og den enorme utvidelsen av Internet of Things (IoT) skaper enestående krav til nettverksinfrastruktur, og SFP -moduler spiller en viktig rolle i å muliggjøre disse transformasjonene.

5g backhaul : SFP- og QSFP-moduler er avgjørende for backhaul-tilkoblinger med høy båndbredde som kobler 5G-basestasjoner til kjernenettverket. Etter hvert som 5G-nettverk utvikler seg, vil SFP-er med høyere hastighet være avgjørende for å håndtere den enorme datatrafikken som genereres av forbedret mobilt bredbånd, ultra-pålitelig kommunikasjon med lav latens og massiv maskintypekommunikasjon.
Edge Computing : The Rise of Edge Computing, som bringer behandlingen nærmere datakilden, er avhengig av høyhastighets, pålitelig tilkobling. SFP -er er grunnleggende når det gjelder å koble til datasentre og enheter, og sikrer lav latens for kritiske IoT -applikasjoner.
Industrial IoT (IIoT) : I industrielle omgivelser muliggjør robuste og høyhastighets SFP-moduler distribusjon av IIOT-sensorer og enheter, og letter datainnsamling i sanntid og kontroll for smarte fabrikker og automatiserte systemer.

D. Fortsatt miniatyrisering og krafteffektivitet

Trenden mot mindre formfaktorer og redusert strømforbruk vil vedvare.

Mindre fotavtrykk : Mens SFP -er allerede er kompakt, vil stasjonen for høyere porttetthet fortsette å presse på for enda mindre senderdesign, slik at produsenter av nettverksutstyr kan pakke mer tilkobling til mindre plass.
Energieffektivitet : Forskning og utvikling er fokusert på å optimalisere de optiske og elektriske komponentene i SFP -er for å konsumere mindre kraft mens du opprettholder eller øker ytelsen. Dette er avgjørende for å håndtere varmeavledning i miljøer med høy tetthet og redusere karbonavtrykket til datasentre.

Avslutningsvis er SFP -teknologi langt fra statisk. Det er et dynamisk felt som fortsetter å innovere, og skyver grensene for hastighet, effektivitet og intelligens for å oppfylle de stadig voksende kravene fra vår sammenkoblede verden, fra hyperscale datasentre til lengste rekkevidde av 5G- og IoT-nettverk.

Ix. Konklusjon

A. Oppsummering av SFPs betydning og allsidighet

Gjennom denne artikkelen har vi utforsket den mangefasetterte verdenen av SFP -moduler, fra deres grunnleggende rolle i moderne nettverk til deres intrikate anatomi og forskjellige applikasjoner. Vi begynte med å gjenkjenne SFP-er som "ryggraden" i tilkoblingen, noe som muliggjør sømløs konvertering av elektriske signaler til optiske pulser, og omvendt. Deres varmt pluggbare, kompakte og allsidige natur har gjort dem uunnværlige komponenter i praktisk talt alle nettverksmiljøer.

Vi gikk inn i de forskjellige typene, og kategoriserte dem etter datahastighet (100Base, 1000Base), bølgelengde/avstand (SR, LR, ER, Bidi, CWDM/DWDM) og spesialiserte applikasjoner (Fiber Channel, SONET/SDH). Evolusjonen fra GBIC til SFP, og deretter til høyere hastighetsvarianter som SFP, QSFP og OSFP, fremhever bransjens kontinuerlige drivkraft for større båndbredde og effektivitet. Vi så hvordan disse modulene er kritiske på tvers av datasentre, bedriftsnettverk, telekommunikasjon, lagringsområde-nettverk og til og med industrielle innstillinger, og gir de nødvendige grensesnittene for høyhastighets dataflyt.

Videre undersøkte vi de avgjørende hensynene for å velge riktig SFP, med vekt på kompatibilitet, nettverkskrav, miljøfaktorer og den uvurderlige rollen til DDM/DOM for overvåking. Til slutt dekket vi den beste praksis for installasjon, feilsøking av vanlige problemer og viktigheten av grundig rengjøring og lasersikkerhet.

B. Endelige tanker om sin rolle i utviklingen av nettverkslandskap

SFP -modulen, i sine forskjellige iterasjoner, er mer enn bare et stykke maskinvare; Det er et vitnesbyrd om modulariteten og tilpasningsevnen som kreves i en stadig akselererende digital verden. Evnen til å gi fleksibel, skalerbar og kostnadseffektiv tilkobling har gjort det mulig for nettverksinfrastrukturer å utvikle seg uten konstante, forstyrrende overhaling. Når vi ser på fremtiden, trendene mot enda høyere hastigheter (800 Gbps og utover med SFP-DD, QSFP-DD, OSFP), integrering av avanserte funksjoner som forbedret diagnostikk og sikkerhet, og deres sentrale rolle i å muliggjøre 5G og IoT-nettverk, understreket.

Disse små, men likevel kraftige transceivere vil fortsette å være kjernen i vår sammenkoblede verden, og lydløst lette de enorme datastrømmene som driver alt fra skyberegning til autonome systemer.

C. Ring til handling/videre lesing

Å forstå SFP -moduler er et grunnleggende trinn for alle som er involvert i nettverksdesign, distribusjon eller vedlikehold. For å utdype kunnskapen din, bør du vurdere å utforske:

Spesifikke MSA -dokumenter : For detaljerte tekniske spesifikasjoner.
Leverandørkompatibilitetsmatriser : For å sikre sømløs integrasjon med eksisterende utstyr.
Fiberoptiske kablingstandarder : Å forstå nyansene til forskjellige fibertyper og deres innvirkning på SFP -ytelsen.
Emerging Transceiver Technologies : Hold øye med utviklingen i 800g og utover for å holde deg foran kurven i nettverksutviklingen.
